验证-桁架单元特征值求解

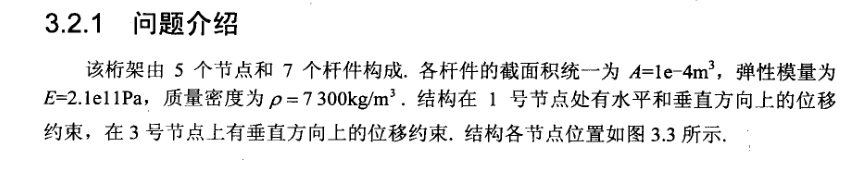

问题描述

alt text

MESH

alt text

matlab计算程序

% 材料与几何参数
E = 2.1e11;          % 弹性模量 (Pa)，钢的典型值
A = 1e-4;            % 杆件截面积 (m²)
density = 7.3e3;     % 材料密度 (kg/m³)，钢的密度
node_number = 5;     % 节点总数
element_number = 7;  % 单元总数

% 节点坐标矩阵 [x1,y1; x2,y2; ...]
nc = [0,0; 1,0; 2,0; 0,1; 1,1]; % 节点1-5的坐标

% 单元-节点拓扑关系 [起始节点, 结束节点]
en = [1,2; 2,3; 1,4; 2,4; 2,5; 3,5; 4,5]; % 定义7个杆件单元

% 初始化自由度状态矩阵 (1=自由, 0=固定)
ed = ones(node_number, 2); % ed(i,j): 节点i在j方向的状态 (j=1:x, j=2:y)

% 定义约束 [节点号, 方向] (方向1:x, 2:y)
constraint = [1,1; 1,2; 3,2]; % 节点1固定x和y，节点3固定y

% 应用约束：将ed对应位置置0
for loopi = 1:length(constraint)
    ed(constraint(loopi,1), constraint(loopi,2)) = 0;
end

% 分配全局自由度编号 (仅对未约束的自由度)
dof = 0; % 自由度计数器
for loopi = 1:node_number
    for loopj = 1:2
        if ed(loopi,loopj) ~= 0
            dof = dof + 1;
            ed(loopi,loopj) = dof; % 分配全局编号
        end
    end
end
% 初始化单元参数
el = zeros(1,7);       % 存储每个单元的长度
theta = zeros(1,7);    % 存储每个单元的角度（弧度）
e2s = zeros(1,4);      % 单元自由度到系统自由度的映射

% 定义局部坐标系下的单元刚度矩阵 (4x4, 杆件轴向刚度)
ek = E*A*[1  0 -1  0;   % 局部刚度矩阵 (忽略横向自由度)
          0  0  0  0;
         -1  0  1  0;
          0  0  0  0];

% 定义局部坐标系下的单元质量矩阵 (集中质量模型)
em = (density*A)/2 * eye(4); % 质量均分到两端节点

% 初始化全局刚度矩阵和质量矩阵
k = zeros(dof, dof); % 结构刚度矩阵
m = zeros(dof, dof); % 结构质量矩阵

% 遍历所有单元，组装全局矩阵
for loopi = 1:element_number
    % 获取单元自由度映射 (e2s: [u1x, u1y, u2x, u2y]的系统编号)
    for zi = 1:2
        e2s((zi-1)*2 + 1) = ed(en(loopi,zi), 1); % 节点x方向
        e2s((zi-1)*2 + 2) = ed(en(loopi,zi), 2); % 节点y方向
    end

    % 计算单元长度和角度
    dx = nc(en(loopi,2),1) - nc(en(loopi,1),1);
    dy = nc(en(loopi,2),2) - nc(en(loopi,1),2);
    el(loopi) = sqrt(dx^2 + dy^2);              % 单元长度
    theta(loopi) = atan2(dy, dx);               % 单元角度（弧度）

    % 坐标转换矩阵 (局部→全局)
    lmd = [cos(theta(loopi)),  sin(theta(loopi));
           -sin(theta(loopi)), cos(theta(loopi))];
    t = [lmd, zeros(2); zeros(2), lmd];         % 4x4转换矩阵

    % 转换刚度矩阵和质量矩阵到全局坐标系
    dk = t' * ek * t / el(loopi);               % 全局刚度矩阵
    dm = t' * em * t * el(loopi);               % 全局质量矩阵

    % 组装到全局矩阵 (忽略固定自由度)
    for jx = 1:4
        for jy = 1:4
            if (e2s(jx) ~= 0 && e2s(jy) ~= 0)   % 仅组装自由自由度
                k(e2s(jx), e2s(jy)) = k(e2s(jx), e2s(jy)) + dk(jx,jy);
                m(e2s(jx), e2s(jy)) = m(e2s(jx), e2s(jy)) + dm(jx,jy);
            end
        end
    end
end
% 求解广义特征值问题: K*V = M*V*D
[v, d] = eig(k, m); % v: 特征向量矩阵, d: 特征值对角矩阵

% 计算固有频率 (Hz)
frequency = sqrt(diag(d)) / (2*pi); % 特征值=ω², ω=2πf

% 按频率升序排序
[frequency, indexf] = sort(frequency);
d = d(:, indexf); % 重排特征值
v = v(:, indexf); % 重排特征向量

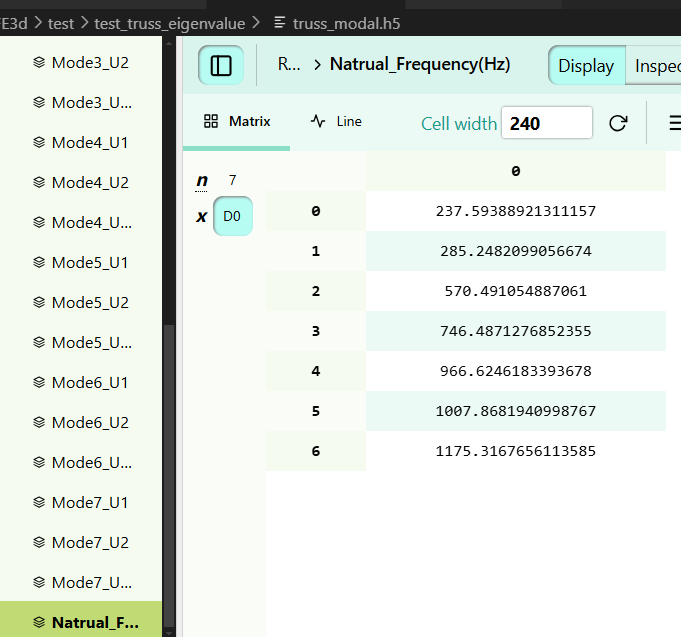

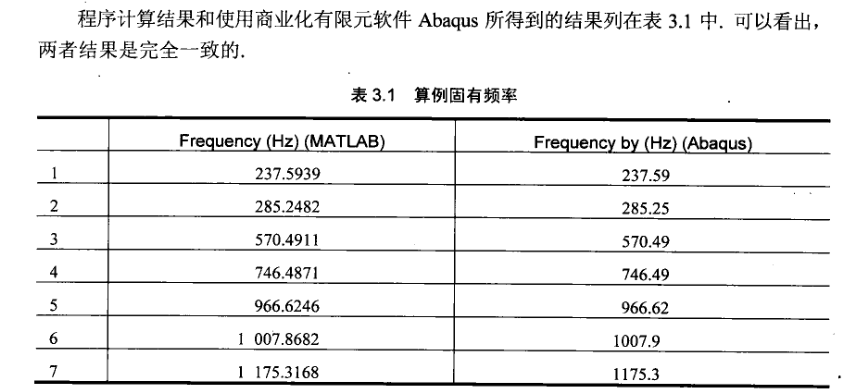

计算结果

matlab

本程序

命令行执行:

PS D:\FE3d_dev\FE3d\test\test_truss_eigenvalue> python D:\FE3d_dev\FE3d\sol\Truss_EigenValue.py -m .\mesh.inp -o truss_modal.h5 -c .\conf.json

alt text
