ElemTest-未改进wilson非协调元PS4I&CPS4I对比
测试对象:FE3d/src/ps4.py的PS4I单元
测试案例:悬臂梁弯曲
abaqus不支持输出CPS4I单元的单元刚度矩阵无法直接对比,所以对比悬臂梁的位移。
材料参数:E=1000mPA,NU=0.15,t=1.0
悬臂梁:1.0mm*2.0mm*40.0mm
对比结果:位移计算结果小于1%

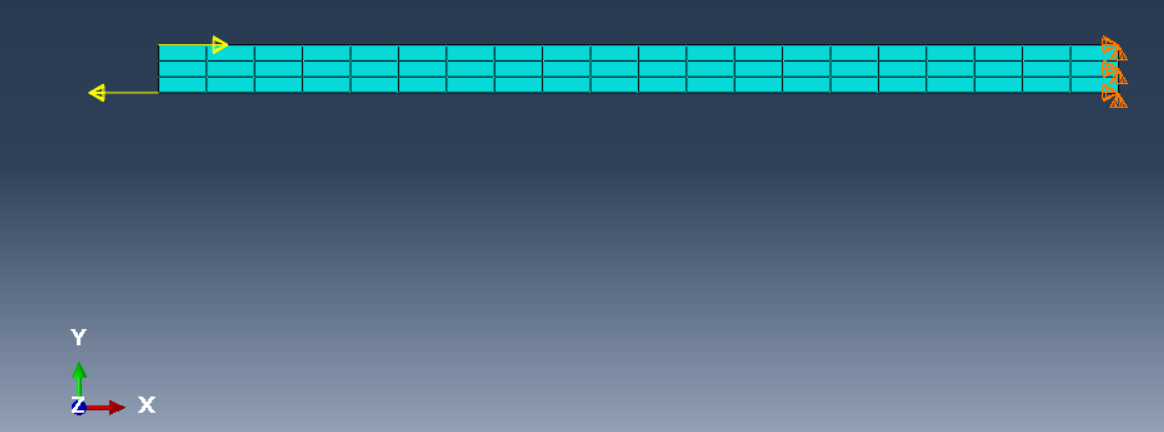

abaqus模型:

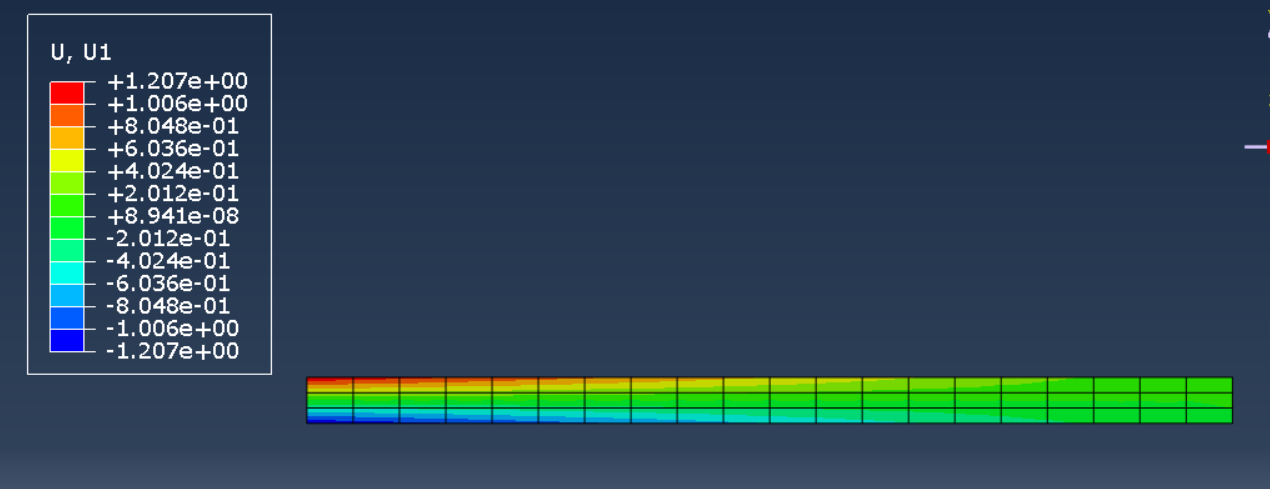

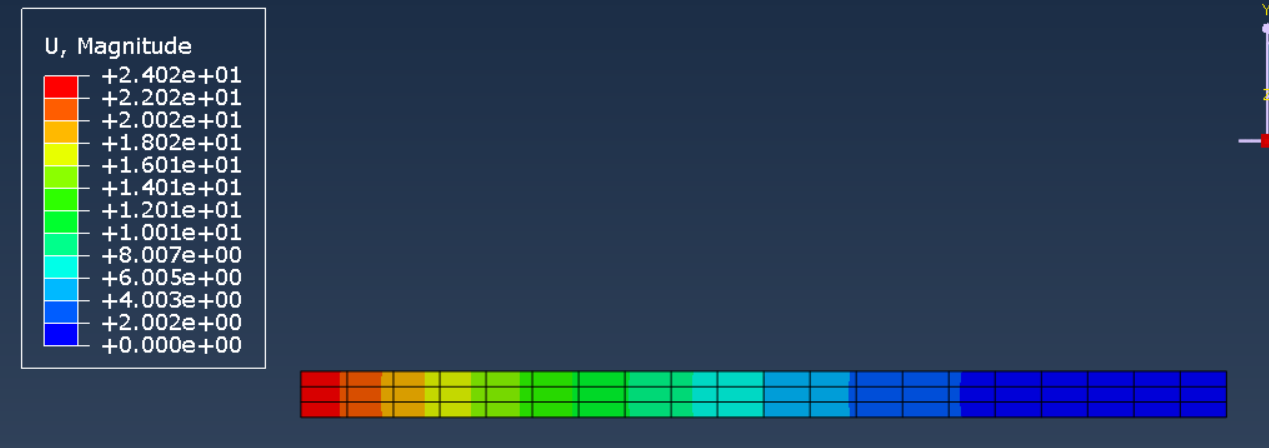

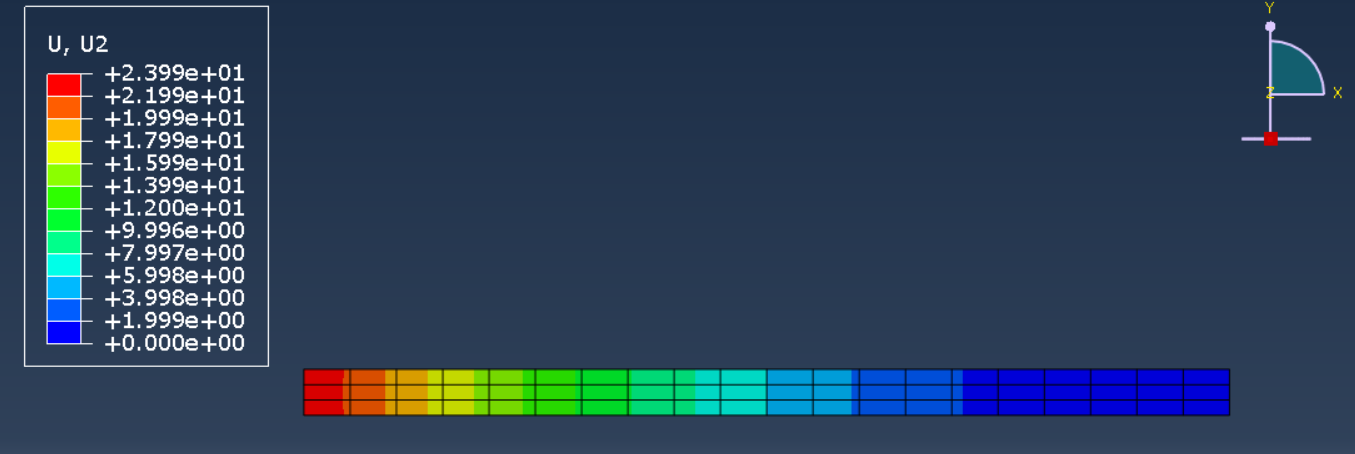

abaqus-CPS4I单元计算结果:

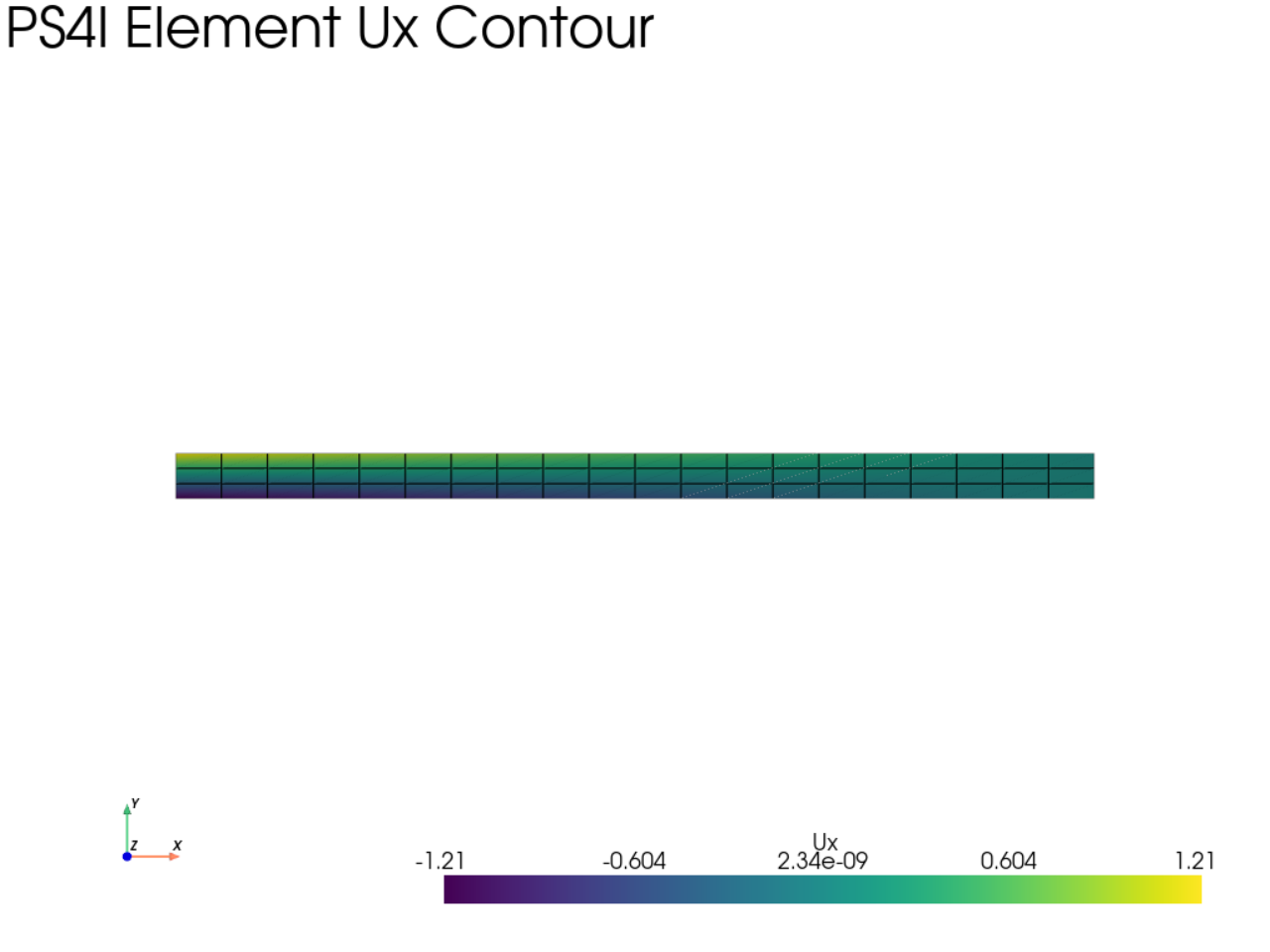

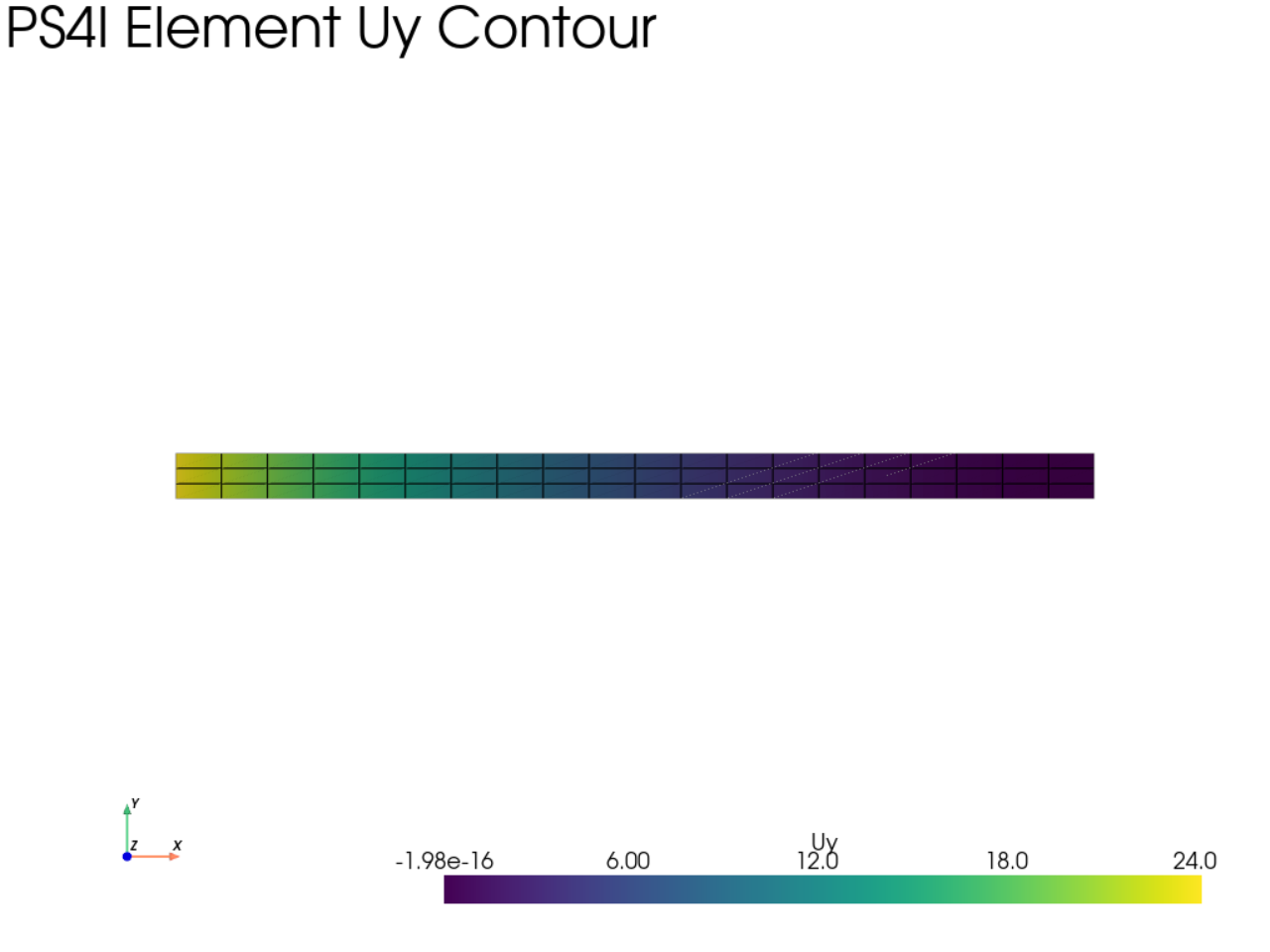

自编PS4I单元计算结果:
